24KV Erdi-isolatutako gasez isolatutako gailuak (GIS)

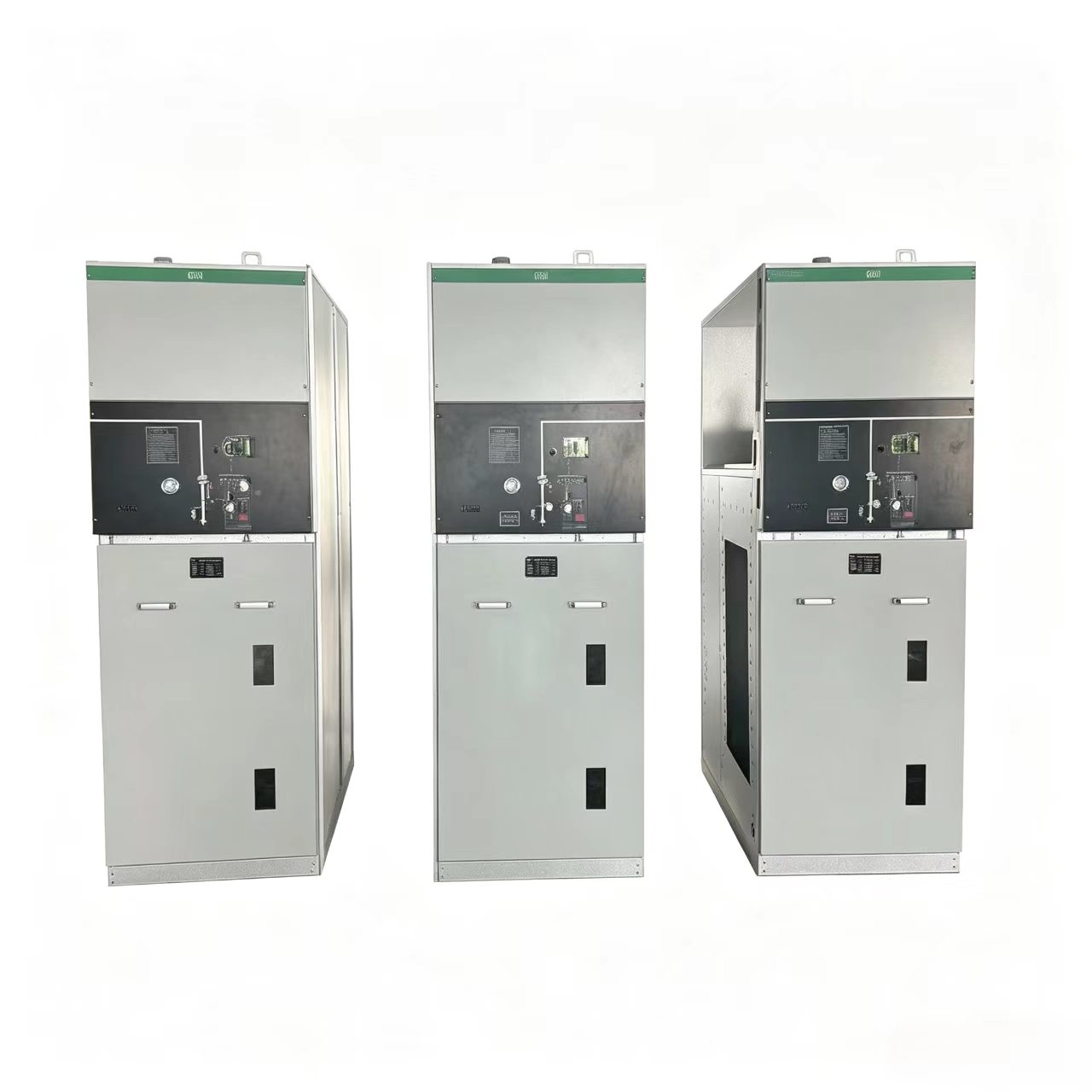

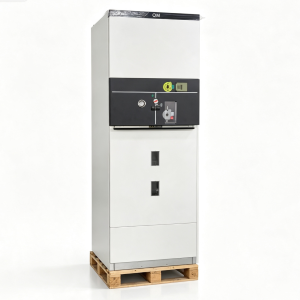

TaiLi Electric 24kV erdi-isolatutako switchgear (aurrerantzean " switchgear hau ") konpaktu bat da, SF₆ isolatuta dagoen metalezko konmutagailu itxia 24 kV-ko tentsio ertaineko potentzia banatzeko sistemetarako diseinatua. Etengailu hau 24kV, 630A eta 50/60Hz-tan dago eta

GB eta IEC arauak zorrotz betez fabrikatua. Kommutazio hau egokia da eraztun-unitate nagusietarako, bigarren mailako azpiestazioetarako, industria-instalazioetarako, merkataritza-eraikinetarako eta energia berriztagarrietarako proiektuetarako.

Ezaugarri nagusiak

• Erabat zigilatutako altzairu herdoilgaitzezko depositua - TaiLi Electric 24kV erdi-isolatutako switchgear-ek 3-5 mm-ko lodierako altzairu herdoilgaitzezko xaflarekin egindako altzairu herdoilgaitzezko depositu guztiz zigilatua dauka, soldadura robotiko makinaz soldatuta, deformazio minimoa eta gas-estentasun bikaina bermatzeko. TaiLi Electric 24kV erdi-isolatutako konmutagailuen zuzeneko piezak eta konmutazio-gailu guztiak depositu honen barruan daude, SF₆ gasez beteta dagoen medio isolatzaile eta arkua itzaltzeko. Diseinu honek bermatzen du TaiLi Electric 24kV erdi-isolatutako switchgear-ek kanpoko ingurune-baldintzek eragin gabe geratzen direla, hala nola hezetasuna, hautsa eta kutsadura.
• Babes-maila altua - TaiLi Electric 24kV erdi-isolatutako etengailuaren depositu zigilatuak IP67 babes-maila lortzen du, eta aldi baterako ur-murgiltze baldintzetan ere modu fidagarrian funtzionatzeko aukera ematen du. TaiLi Electric 24kV erdi-isolatutako etengailuaren kanpoko itxitura IP4X baloratua dago.
• Hiru posizioko karga-haustura-etengailua - TaiLi Electric 24kV erdi-isolatutako switchgear-a hiru posizioko karga-haustura-etengailu batekin hornituta dago (itxita/irekia/lurratuta) SF₆-z betetako altzairu herdoilgaitzezko deposituaren barruan soldatutakoa. TaiLi Electric 24kV erdi-isolatutako switchgear-en etengailu-mekanismoak korrosioarekiko erresistenteak diren materialak eta errodamendu autolubrikatzaileak ditu, funtzionamendu-esfortzu txikia, fidagarritasun handia eta bizitza luzea bermatuz.
• Diseinu modularra eta hedagarria - TaiLi Electric 24kV erdi-isolatutako etengailuak unitate modular konfigurazioa hartzen du, konbinazio eta hedapen malguak ahalbidetzen dituena muntaian gasa manipulatu beharrik gabe. TaiLi Electric 24kV erdi-isolatutako switchgear konfigurazio finkoetan eta hedagarrietan eskuragarri dago, eta hainbat azpiestazio eskakizunetara konponbide trinkoen konponbideetarako.
• Interblokeo mekaniko integrala - TaiLi Electric 24kV erdi-isolatutako kommutagailuak bost prebentzioko interblokeo mekaniko sistema osoa du, funtzionamendu-akatsak saihesten dituena eta langileen segurtasuna bermatzen duena.
• Smart-Ready - TaiLi Electric 24kV erdi-isolatutako etengailuak motordun mekanismoekin, tentsio-transformadoreekin eta banaketa automatikoko terminal-unitateekin horni daitezke urruneko monitorizazio eta kontrol gaitasunak ahalbidetzeko.

Zehaztapen Teknikoak

Aplikazioak

TaiLi Electric 24kV erdi-isolatutako etengailuak asko erabiltzen dira energiaren industriako hainbat sektoretan:

• Eraztun Unitate Nagusiak - 24 kV-ko eraztun-sareetan oinarrizko osagai gisa, hiriko eta landa eremuko energia banatzeko.
• Azpiestazio sekundarioak - azpiestazio txiki eta ertainetako konmutagailu konponbide trinkoak eta mantentzerik gabekoak lortzeko.
• Instalazio industrialak - Potentzia banaketa fabriketan, meategietan eta fabrikazio-lantegietan.
• Eraikin komertzialak - Merkataritza-zentroetarako, ospitaleetarako, kiroldegietarako eta goi-eraikinetarako.
• Azpiegitura - Aireportuak, metro sistemak, trenbideak eta tunelak.
• Energia berriztagarriak – Parke eolikoak eta zentral fotovoltaikoak.
• Tauletan eta lurpeko azpiestazioetan - Kanpoko itxiturak edo erdi-lurrazpiko instalazioetarako egokiak.

Ohiko galderak

1.G.: Zein da kommutagailu honen SF₆ gas isurketa-tasa tipikoa?

A: TaiLi Electric 24kV erdi-isolatutako switchgear-en urteko SF₆ isurketa-tasa % ≤0,1 da. Zigilatutako depositua soldadura-makina robotikoen bidez soldatzen da, gasaren estankotasun bikaina bermatzeko, eta diseinuak 30 urte baino gehiagotan ez du ihesik bermatzen.

2.G.: Zer egin behar dut SF₆ presioa jaisten bada edo gas-ihes bat hautematen bada?

E: SF₆ dentsitate-monitoreak presio baxua adierazten badu edo alarma bat piztuta badago, berehala gelditu funtzionamendua, identifikatu ihes-iturria, konpondu ihes-puntua eta bete gailuak SF₆ gasarekin zehaztutako presioraino. Gasaren presio-neurgailua eta dentsitate-errelea aldizka ikuskatzea gomendatzen da.

Q3: Aldizkaria honek ohiko mantentze-lanak behar al ditu?

A: Ez. TaiLi Electric 24kV erdi-isolatutako switchgear mantentzerik gabeko produktu gisa diseinatuta dago. Erabat zigilatutako altzairu herdoilgaitzezko deposituak gas isolatzailearen eta kanpoko ingurunearen arteko kontaktua eragozten du, produktuaren bizitza osoan zehar aldizkako ikuskapenak, gas laginak edo birsorkuntzak egiteko beharra ezabatuz.
