Zergatik aukeratu skid-muntatutako azpiestazioa Hego Amerikan Eguzki Proiektuetarako?

TAILI Electric pertsonalizatutako diseinuan abangoardian egon dapatinetan muntatutako azpiestazioanazioarteko eguzki-proiektuetarako irtenbideak, 3.200 kVA arteko potentziarekin. Artikulu honek marko irekiko diseinu honek KIOSKO itxi tradizionalak eta azpiestazio trinkoak gainditzen dituela aztertzen du, bereziki Hego Amerikako basamortu ingurune zorrotzetan.

Zer da Skid-eko azpiestazio bat?

Skid-en muntatutako azpiestazioa potentzia banatzeko unitate aurrefabrikatu bat da, non osagai nagusi guztiak —tentsio ertaineko konmutagailuak, transformadoreak eta tentsio baxuko banaketa-panelak— altzairuzko oinarri-koadro bakarrean integratuta dauden.

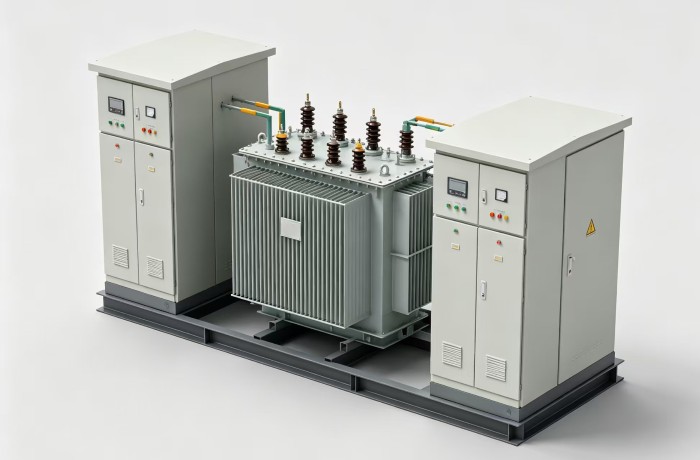

TAILI Electric-en skid-en muntatutako azpiestazio pertsonalizatuak konfigurazio ireki bereizgarria du: olioan murgilduta dagoen transformagailua erdian agerian dago, tentsio altuko eta baxuko tentsio/neurketa armairu independenteak ditu bi aldeetan, guztiak altzairuzko patin bateratu batean muntatuta.

Diseinu-filosofia honek KIOSKO itxiarekin edo azpiestazio trinkoekin kontraesan handia du, non ekipamendu guztiak metalezko itxitura baten barruan dauden.

Zergatik marko irekiaren diseinua? Hiru abantaila nagusi

1. Beroaren xahutze handiagoa basamortuko baldintzetan

Hego Amerikan zehar Eguzki-proiektuek —Txileko Atacama basamortutik hasi eta Argentinako altuera handiko lautadetara— muturreko tenperatura eta eguzki erradiazio bizia jasaten dituzte.

Skid-en muntatutako azpiestazio batean, transformadorearen erradiadorea inguruneko airearen eraginpean dago zuzenean. Konbekziozko hozte natural honek honako hauek eskaintzen ditu:

Ez da hozte-haizagailu gehigarririk behar - hutsegite-puntu arrunt bat ezabatuz. Transformadorearen deskalifikazioa behartuko lukeen barne-berotze-arriskurik ez.

Aitzitik, KIOSKO azpiestazio itxiek beroa harrapatzen dute beren metalezko karkasetan. Basamortu-inguruneetan, barne-tenperaturak ingurugiroaren gainetik gora egin dezakete, transformadoreak ahalmen murriztuan funtzionatzera behartuz, edozein eguzki-ustiategirentzat konpromiso garestia.

2. Instalazio eta Mantentze Sinplifikatuak

Thepatinetan muntatutako azpiestazioaguztiz kableatua eta fabrikan probatua dago. Lekuko instalazioak soilik eskatzen du:

Kanpoko kableak konektatzea Unitatea prestatutako oinarri baten gainean jartzea

Diseinu modular irekiak transformadoreak eta etengailuak modu independentean iristen direla esan nahi du. Mantentze-lantaldeek osagai indibidualak zerbitzatu ditzakete itxiturako ate handiekin borrokatu gabe edo egitura osoa desmuntatu gabe.

3. Sare lokaleko estandarrekin lerrokatzea

Hau da, beharbada, abantailarik sinesgarriena: marko irekiko skid-en muntatutako azpiestazioa Hego Amerikan zehar eguzki-proiektuetarako de facto estandar bihurtu da.

Herrialdeak barne:

Txile

Peru

Argentina

Honduras

Venezuela

...

oso zabalduta hartu dute konfigurazio hori instalazio fotovoltaikoetarako. Tokiko zerbitzu publikoek eta sareko operadoreek diseinua, ikuskapen-protokoloak eta onarpen-irizpideak ezagutzen dituzte. Skid-muntatutako azpiestazio bat aukeratzeak sare-konexioaren onespena nabarmen arintzen du

prozesua.

TAILI Electric-en Skid Solutions: bi bidalketa aukera

Hego Amerikan zehar urruneko proiektuen guneetara ekipamendu elektriko handiak entregatzeak erronka logistiko paregabeak ditu. TAILI Electric-ek bi bidalketa-konfigurazio eskaintzen ditupatinetan muntatutako azpiestazioa, bakoitza proiektu eskala eta eskakizun logistiko desberdinetarako optimizatuta.

1. aukera: Pieza bakarreko Skid integratua

Egitura: goi-tentsioko armairua, transformagailua eta tentsio baxuko armairua altzairuzko oinarri bakarrean soldatuta daude. Barne kableatu guztiak fabrikan osatuta daude.

Abantailak: Gutxieneko instalazio-lana: jaregin, konektatu eta dinamizatu

Ekipoen posizio finkoek kobrezko barruko busbarrak edo kableak ozeano-garraioan zehar aldatzeko arriskua ezabatzen dute

Aplikazio kritikoetarako fidagarritasun handiena

Egokiena: 800 kVA arteko potentzia

non muntaia osoa unitate bakar gisa bidal daiteke.

Kontuan izan: bidalketa kostu handiagoak aztarna orokorra handiagoa delako.

2. aukera: Bolted Split-Type Skid

Egitura: oinarria hiru segmentutan banatzen da: goi-tentsioko atala, transformadorearen atala eta behe-tentsioko atala. Atalen arteko ekipoak aurrez fabrikatutako kobrezko barra malguak edo kable malguak erabiliz konektatzen dira.

Unitateak fabrikan bereizi egiten dira eta banakako kaxatan bidaltzen dira. In situ, sekzioak elkarrekin lotzen dira eta aurrez fabrikatutako konexio malguak lotzen dira.

1，Abantailak: atal bakoitza 40 oineko HQ edukiontzi estandar baten barruan sartzen da, ez da tamaina handiko bidalketarik behar

2，Ozeanoko merkantzien kostuak nabarmen murriztu dira ontzien programazio fidagarriagoarekin

3，Ez da tamaina handiko baimenik behar Txinan errepideko barne garraiorako

4，Tokiko garraio malguagoa proiektuaren azken gunera

5，Kalte-arriskua murrizten da: erradiadoreek eta portzelanazko isolatzaileek babes-ontzi bereziak jasotzen dituzte

6，Ohar garrantzitsua: oinarria bakarrik dago mekanikoki zatituta. Konexio elektriko guztiek aurrez fabrikatutako konektore malguak erabiltzen dituzte, tokian tokiko kableatuak ahalik eta gutxienera murriztuz.

Bidalketa guztien ontziratze-baldintza komunak

Bidalketa aukera hautatzen den edozein dela ere, TAILI Electric-ek ontziratzeko protokolo zorrotzak jarraitzen ditu:

1, Patin bidalketa integratuak: oinarria edukiontzien altxatze eta loketa estandar batekin soldatu behar da.

puntuak, altzairuzko alanbrezko sokekin ekipamendua edukiontzi barruan bermatzen dutenak

2，Erradiadore transformatzaileak eta portzelanazko isolatzaileak: talkaren aurkako espezializatuak jaso eta

gatz-lainoa/euriaren babesa ozeanoen garraiorako

3，Tentsio altuko eta beheko etengailuak: guztiz zigilatua plastikoz iragazgaizteko eta hautsagatik

bidalketa eta biltegiratze garaian babestea

Aplikazio-eszenatokiak

TAILI Electric-en skid-muntatutako azpiestazio-soluzio pertsonalizatuak hainbat aplikaziotan zabaltzen dira: Eguzki-ustiategi fotovoltaikoak (lehen aplikazioa) TAILI-ren skid-muntatutako azpiestazio-unitate gehienek eguzki-energia fotovoltaikoko zentraletarako transformadore gisa balio dute. Konfigurazio tipikoak honako hauek dira:

Meatze eta Industria Proiektuak

Eguzkitik haratago, skid-en muntatutako azpiestazioa oso erabilia da Txile eta Peruko meatzaritza-eragiketetan, bai eta energia-banaketa fidagarria eta azkarra behar duten industria-instalazio orokorretan ere.

Ondorioa

Patinetan muntatutako azpiestazioa Hego Amerikan zehar eguzki-proiektuetarako hobetsitako irtenbide gisa posizioa lortu du abantaila praktikoen konbinazio baten bidez:

1，Basamortuko inguruneetan bero xahutze altua: hozte haizagailurik gabe, baloraziorik gabe

2，Instalazio eta mantentze erraztuak: fabrikaz kableatutako osagaiak, modu independentean eskura daitezkeenak

3，Sarearen tokiko estandarrekin lerrokatzea: onespen leunagoak, proiektua martxan jartzea azkarragoa

4, Bidalketa-aukera malguak: pieza bakarreko proiektu txikietarako, zati-mota logistika mugak dituzten instalazio handiagoetarako

TAILI Electric-ek urteetako esperientzia eskaintzen du nazioarteko merkatuetarako skid-muntatutako azpiestazio soluzio pertsonalizatuak diseinatzen eta fabrikatzen. 3.200 kVA arteko ahalmenekin eta herrialdeko eskakizun espezifikoetara egokitutako tentsio-konfigurazioekin, TAILIk giltza eskuan munduko ingurunerik zailenetan modu fidagarrian funtzionatzen duen potentzia-banaketa eskaintzen du.

Hego Amerikan zure hurrengo eguzki-proiekturako, aukeratu tokiko utilitateek fidatzen duten irtenbidea; aukeratupatinetan muntatutako azpiestazioaTAILI Electric-en eskutik.
