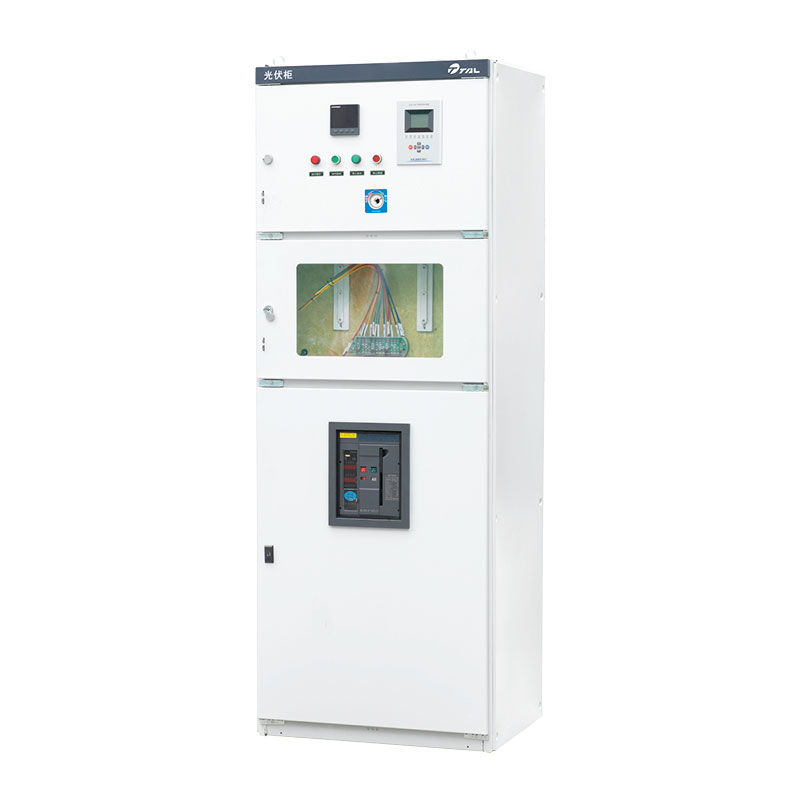

Sare fotovoltaikoari konektatutako behe-tentsioko armairua

Taili fabrikak eskaintzen duen sare fotovoltaikoari konektaturiko tentsio baxuko armairuak inbertsore fotovoltaikoaren energia elektrikoa biltzen du eta karga eta sare elektrikora segurtasunez transmititzeaz arduratzen da. Aldi berean, babes, monitorizazio eta programazio funtzio integralak ditu.

Funtzio nagusiak

Behe-tentsioko kabinete fotovoltaikoa sarera konektatuta ez da inola ere "konexio-kutxa" soil bat. Egiten du honako funtsezko funtzioak:

1. Energia bilketa eta banaketa

· Bilduma: Inbertsore fotovoltaiko anitzen korronte alternoko irteera konbinatu nagusi batean edo batzuetan transmisioaren eraginkortasuna hobetzeko zirkuituak.

· Banaketa: bildutako potentzia arrazoiz esleitu tokiko kargetara (erabiltzaileen erabilerarako) eta transferitu sarean geratzen den potentzia.

2. Sarera konektatzeko puntua

· Sistema fotovoltaikoaren eta sarearen arteko legezko muga-puntua da. Sareko enpresek normalean eskatzen dute puntu honetan neurketa eta monitorizazioa, sistema fotovoltaikoak eragin kaltegarririk ez duela ziurtatzeko sareta.

3. Babesteko funtzio integralak

· Gainkargak eta zirkuitulaburrak babestea: Erabili etengailuak gehiegizko korronteek ekipoak kalte ez ditzaten edo suteak eragitea.

· Alderantzizko korrontearen aurkako babesa (beharrezkoa den moduan): energia-sorkuntzak karga elektrikoaren kontsumoa gainditzen duenean, saihestu potentzia goiko mailako transformadoreari itzultzea (aplikazio batzuetan debekatuta dago).

· Uharteen aurkako efektuaren babesa: hau da sarera konektatutako sistemaren oinarrizko segurtasun-funtzioa. Sarea dagoenean itzalita, beharrezkoa da sistema fotovoltaikoa saretik azkar deskonektatzea fotovoltaikoa saihesteko potentzia itzaltze-lineetara helarazteko, sare elektrikoaren mantentze-lanetako langileen segurtasuna arriskuan jarriz. Inbertsoreak berak funtzio hori badu ere, banaketa-armairua babesko babes gisa erabiltzen da normalean.

· Tentsio gehiegi/azpiko, maiztasun gehiegi/azpiko babesa: sareko parametroak kontrolatu. Behin anomalia bat detektatuta, jardun berehala ekipoak eta sarea babesteko.

· Tentsioen aurkako babesa: saihestu gaintentsio-kolpeak, hala nola tximistak, inbertsore garestiak eta bestelakoak kaltetzea. ekipamendua.

4. Jarraipena eta neurketa

· Kontagailu adimendunak: neurgailu bidirektiboak instalatu fotovoltaikoak sortzen duen potentzia zehatz-mehatz neurtzeko, potentzia sarera elikatzen da, eta saretik ateratzen den potentzia. Hauek dira elektrizitatearen fakturak likidatzeko oinarria.

· Monitorizatzeko gailuak: monitorizatzeko parametroak, hala nola, tentsioa, korrontea, potentzia, potentzia sortzea, potentzia-faktorea errealean denbora korronte/tentsio transformadoreen, potentzia-neurgailuen eta abarren bidez.

5. Aldaketa eta kontrola

· Deskonexio-etengailuak, kontaktoreak, etab. hornitzea, eskuz edo automatikoki konexioa eta deskonexioa errazteko eragiketak, ekipoen mantentze eta konponketa erraztuz.

Mesedez, eman informazio hau, eta zerbitzu hobeak eskaini ahal izango ditugu.

Komunikazio hobea errazteko eta eskaera zehatzak egiteko, eman iezaguzu lerro bakarreko diagrama zure sistema fotovoltaikoa.
